Откатные ворота своими руками: пошаговая инструкция

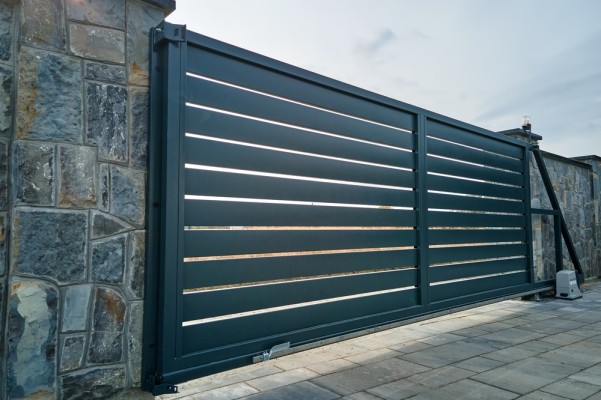

С каждым годом откатные ворота становятся все популярнее среди обладателей частных домов и дач. Они экономят место, удобны в эксплуатации и отлично смотрятся. Открывать и закрывать ворота можно не только вручную, но и с помощью автоматики, нужно только установить электропривод.

Часто откатные ворота также называют раздвижными или выдвижными. Они бывают одностворчатыми и двустворчатыми. В первом случае это воротное полотно на едином каркасе, во втором – ворота из двух синхронно движущихся частей. Есть несколько типов откатных ворот.

Подвесные. Двигаются по верхней направляющей, над проездом. Створка крепится к балке с помощью роликов. Такие ворота не боятся ни снега, ни льда, поскольку контакт с грунтом отсутствует. Недостаток конструкции в том, что проезд ограничен по высоте. Такие ворота больше годятся для предприятий, нежели для частных загородных владений.

Рельсовые. Полотно двигается по рельсу, установленному на уровне земли. Сверху его держат направляющие скобы с роликами. Если нужно собрать откатные ворота своими руками дешево, то подходит именно рельсовый вариант. Есть один крупный недостаток – нижний рельс требует регулярной чистки от грязи, снега и мусора. В противном случае механизм может быстро сломаться.

Консольные. Створка двигается по роликовым опорам, установленным на фундаментной закладной. Достоинство такой конструкции в том, что для проезда не требуется постоянная чистка снега и мусора. А еще ворота выглядят современно, а также ими легко пользоваться.

Установить готовые откатные ворота на даче или в частном доме – удовольствие не из дешевых, но можно хорошо сэкономить, если все делать самостоятельно. В этой статье расскажем, как изготовить откатные ворота своими руками.

Как устроены откатные ворота?

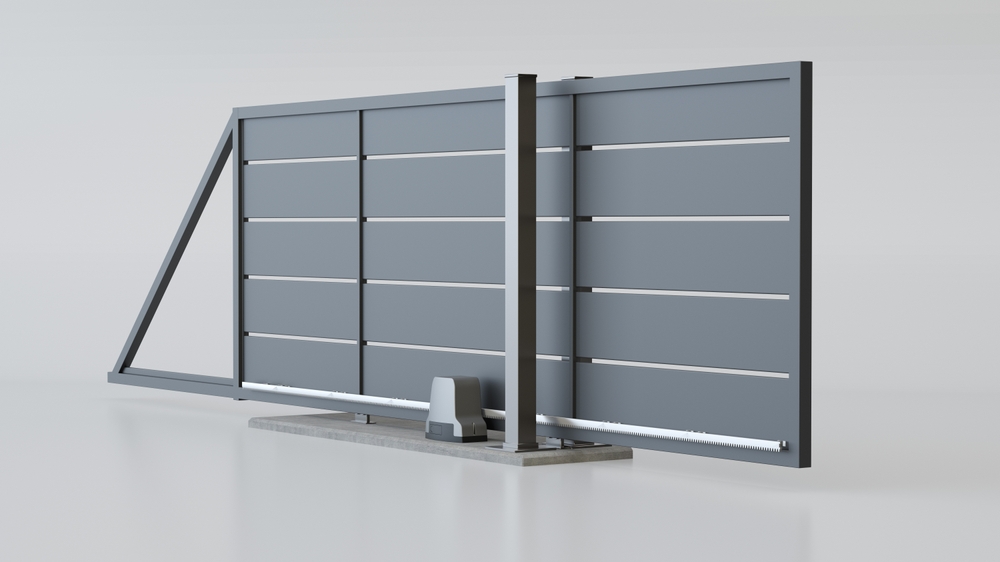

Источник фото shutterstock.com

Чаще всего владельцы загородных участков выбирают консольные откатные ворота, именно их установку и будем рассматривать в статье. Из чего состоят откатные ворота? Перечислим основные компоненты.

• Опоры устанавливаются по бокам проема. Столб, у которого есть фундамент, называют опорным, противоположный – улавливающим.
• Створка – это подвижная часть, закрывающая проем. Также створку называют полотном. Ее основа – рама из профильной трубы с ребрами жесткости. Полотно может быть из разных материалов – металла, дерева или профнастила.
• Консольная часть – задний компонент створки, ее функция – уравновешивать конструкцию. Без консольной части ворота теряют устойчивость и провисают.
• Фундамент (закладной элемент) представляет собой установленный в бетоне швеллер, к которому крепят тележки.
• Направляющая балка – профиль, приваренный снизу створки. По нему на роликах скользит полотно.
• Тележки – опоры с роликами, которые устанавливают на фундамент. По ним ездит створка.
• Улавливатели отвечают за фиксацию откатных ворот в закрытом положении. Бывают нижними и верхними. Первый разгружает тележки, второй – удерживает полотно от раскачивания.
• Поддерживающие ролики устанавливают на опорном столбе сверху. Их функция – направлять полотно и делать ход плавным.
• Концевой ролик монтируют на конец балки. Он помещается в нижний улавливатель и фиксирует створку в закрытом положении.

Что учесть перед самостоятельной установкой откатных ворот?

Перед монтажом раздвижных ворот нужно измерить основные параметры: ширину проема, размеры полотна и длину отката – место вдоль забора для открытия ворот.

Как правило, для легкового автомобиля проема в 3,5 м достаточно. Если на территорию загородного участка будут въезжать грузовые машины и спецтехника, то нужно рассматривать ширину проема в 4 м.

Следует учитывать, что размеры полотна откатных ворот делают на 20 см больше проема. В противном случае между створкой и опорой будет довольно широкий зазор, через который будет просматриваться двор. Высота полотна должна быть немного меньше, чем у забора. Но после монтажа откатные ворота будут на одном уровне с ограждением, важно только учесть следующие параметры:

• нижний край конструкции нужно приподнять от земли не менее чем на 10-13 см (из-за зазора и роликов);
• снизу устанавливают направляющую балку, а значит высота увеличится еще примерно на 6 см;
• раму для створки изготавливают из трубы толщиной 3 см, поскольку она будет сверху и снизу, то конструкция «подрастет» еще на 6 см.

Если высота ограждения и полотна по 2 м, то после монтажа откатные ворота поднимутся на 22-25 см, что будет выглядеть некрасиво. Поэтому при подсчетах нужно взять во внимание зазор от земли, толщину каркаса и направляющей балки.

Створку приваривают к направляющей балке, также к ней крепят противовес. Его длина – 50% от ширины полотна. В результате длина направляющей будет составлять 150% от ширины створки. Величина отката полотна в сторону будет такой же – проще говоря, столько места нужно вдоль забора, чтобы откатные ворота могли свободно и без каких-либо препятствий открываться.

Важнейший параметр для установки выдвижных ворот – вес полотна. Он напрямую зависит от выбранного материала (профнастил, дерево или металл). Для расчета массы створки нужно умножить площадь полотна на удельный вес материала. Важно при подсчете учитывать сварную раму, обшивку и декоративные элементы. По получившейся цифре можно подбирать комплектующие и автоматику (если планируется ее установка). Производители указывают максимальный вес, на который рассчитана фурнитура. При покупке также стоит смотреть на диапазон рабочих температур комплектующих, жесткость материала и сезонность использования.

Для изготовления и установки откатных ворот своими руками нужно сделать чертеж будущей конструкции – на бумаге простым карандашом или в специальной компьютерной программе. Схема облегчит сборку раздвижных ворот в домашних условиях. На чертеже нужно отобразить все элементы и учесть данные, полученные по итогам замеров. Некоторые компании, которые занимаются монтажом и установкой откатных ворот, предлагают готовые схемы – их можно использовать в качестве основы.

Какие материалы, детали и инструменты понадобятся для установки консольных ворот?

Источник фото shutterstock.com

Когда чертеж готов и решено, чем будет обшита створка, можно приступать к покупке необходимых материалов. Важно правильно подобрать сечение профильной трубы для каркаса. Оно зависит от размера проема и массы створки. При параметрах до 4 м и 300 кг следует выбирать основу 60×30 мм, обрешетку 20×20 мм. Если размер проема до 6 м, а вес створки 700 кг, то габариты труб будут следующими: основа – 80×40 мм, обрешетка – 40×20 мм.

Оптимальная ширина проема для откатных ворот – 4 метра. Часто в качестве материала для обшивки створки выбирают профнастил – это простой и бюджетный вариант для откатных ворот. Возьмем его для расчета.

Для установки откатных ворот своими руками понадобятся следующие материалы:

• заборные опоры 80×80 с заглушками;
• профильные трубы 60×30×3 мм и 20×20×1,5 мм;
• швеллер №16;
• арматура 12 мм;
• направляющая балка 70×60×4 мм с заглушками;
• профнастил;
• саморезы для профнастила;
• укрывная пленка;
• грунтовка и краска по металлу;
• цемент;
• песок;
• щебень.

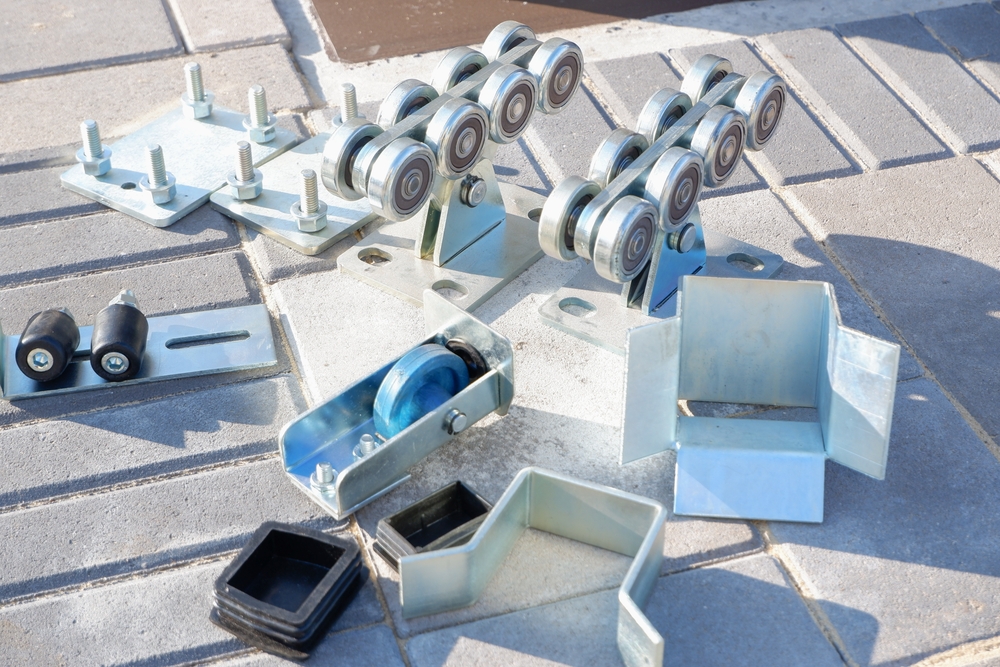

Комплектующие для самостоятельного монтажа откатных ворот:

• кронштейн с верхними поддерживающими роликами;
• роликовые тележки – 2 шт;
• улавливатели – нижний и верхний;
• концевой ролик.

Чтобы собрать простые откатные ворота своими руками, понадобятся следующие инструменты:

• бур со шнеком диаметром 30-40 см;
• сварочный аппарат;
• бетоносмеситель;
• дрель-шуруповерт со сверлами по металлу;
• болгарка;
• ножницы по металлу;
• набор инструментов (гаечные ключи, молоток);
• средства измерения (рулетка, уровень, угольник, нивелир);
• лопата;
• кисть.

Также следует позаботиться о средствах защиты при сварке и резке металла. Понадобятся: маска, наушники и перчатки. Если хотите подключить автоматику, то нужно также купить электромотор, блок управления, зубчатую рейку, концевые выключатели и другие комплектующие.

Установка опор для откатных ворот: пошаговая инструкция

Опоры для откатных ворот делают из разных материалов. Наиболее популярный вариант – металлические трубы. Это прочный материал, которые еще и прост в установке. Чаще всего выбирают трубы 80×80 мм. Чтобы установить опоры для откатных ворот, нужно сделать следующее.

1. Отмерьте ширину проема ворот и обозначьте места, где будут установлены опоры. Выкопайте ямы с помощью бура глубиной не менее 1,5 метра, диаметр отверстий должен быть 30-40 см.
2. Установите в ямы трубы. Проверьте уровнем, ровно ли стоят опоры. Зафиксируйте их временными распорками, подойдут деревянные бруски или куски досок.
3. Приготовьте бетонный раствор. Смешайте цемент, песок, щебень и воду в соотношении 1:2:4:0,5 с помощью бетоносмесителя. Должна получиться масса, напоминающая по консистенции густую сметану.
4. Залейте бетонный раствор в ямы. Заполняйте их слоями.
5. С помощью уровня проверьте, ровно ли стоят опоры. Поправьте их, если требуется.
6. Вставьте в столбы сверху заглушки. Дайте бетону затвердеть, чаще всего для этого нужно 3-5 суток.

Как правильно установить закладную для откатных ворот?

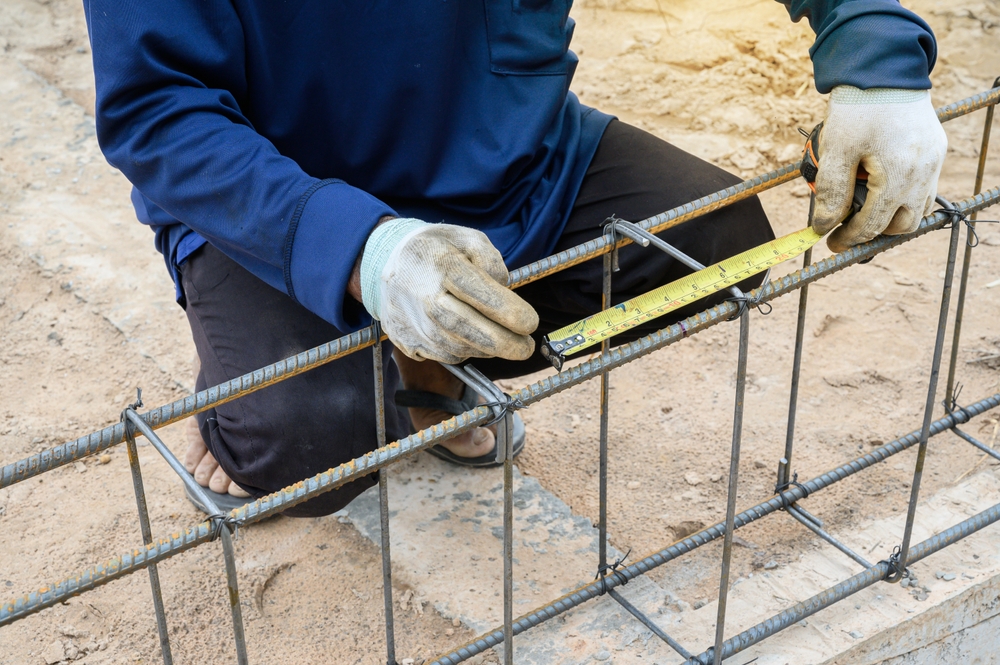

Источник фото shutterstock.com

Сначала следует провести разметку фундамента. На опорах нужно найти нулевой уровень. Важно определиться, будет эта отметка равна земле или чуть выше. Второй вариант актуален, если планируется покрытие – например, плитка. Сделайте сначала отметку на одной опоре, а потом перенесите ее на другую. В этом деле поможет рулетка, маркер, нивелир. Далее нужно проверить уровнем, ровная ли получилась линия.

Следующий шаг – обозначения места под фундамент. Он начинается от края опорного столба, идет вплотную к нему и параллельно забору. Нужно разметить длину ямы от края опоры в сторону отката сдвижных ворот, она должна быть равна 0,5 ширины проезда. Потом – ширину фундамента в 50 см. Для обозначения границ ямы на земле используйте рулетку и колышки.

В яму до заливки фундамента монтируют закладную деталь. Это ключевая часть бетонного основания откатной системы. Она состоит из следующих элементов:

• Швеллер №16. К нему крепятся роликовые опоры.
• Арматура 12 мм. Она приваривается снизу к швеллеру для надежного закрепления в бетоне. Ее функция – держать внутри фундамента закладную и не допускать под нагрузкой ее смещения.

Далее нужно собрать закладную деталь. С помощью болгарки от швеллера №16 отрезается запчасть длиной 200 см. Из арматуры нарезаются 8 отрезков длиной 150 см, 29 штук – по 20 см, два – по 200 см, два – по 30 см. Далее все детали с помощью сварочного аппарата собираются в единую конструкцию, напоминающую квадратную арку. Отрезки арматуры по 150 см крепятся к швеллеру перпендикулярно, как ножки. С каждой стороны следует приварить по 4 отрезка. Маленькие отрезки крепятся перпендикулярно швеллеру, ими скрепляют ножки. При сварке нужно проверять уровнем и угольником вертикали и горизонтали.

Далее закладную следует вмонтировать в землю. Возвращаемся к сделанной ранее разметке. По ней нужно выкопать яму, она должна быть больше глубины промерзания грунта, в каждом регионе она своя. Например, в Подмосковье это около 135 см. Далее следуйте пошаговой инструкции:

1. На дне выкопанной ямы сделайте подушку из песка и гравия, ее толщина должна быть 10 см. Она нужна для устойчивости закладной и фундамента. Хорошенько утрамбуйте гравий и песок. Стенки и дно ямы обложите укрывной пленкой, чтобы бетон, который будет уложен далее, не терял влагу и не проседал.
2. Поместите в яму готовую закладную деталь. Боковая поверхность швеллера должна плотно примыкать к опорному столбу. Проследите, чтобы арматура не касалась стенок опалубки, оставьте щель не менее 3-5 см.
3. Натяните шнур по нулевой отметке. Верхняя часть швеллера должна находиться в этой же плоскости, а его ось совпадать с траекторией отката ворот.
4. С помощью уровня проверьте линейность расположения швеллера. Закрепите в яме закладную обрезками арматуры, чтобы при заливке бетона она не сдвинулась.

Как залить фундамент для монтажа откатных ворот своими руками: пошаговая инструкция

Фундамент – основа откатных ворот, он держит всю конструкцию. Для него нужно взять бетон М250-М300. Заливку нужно начинать сразу после приготовления смеси. Яму следует заполнять слоями, пока бетон не сравняется с верхней поверхностью швеллера. Следующий шаг – застывание, обычно это занимает около месяца.

Если на улице жарко, фундамент следует накрыть пленкой и поливать водой 2 раза в день. Это защитит его от пересыхания и образования трещин.

Есть альтернативный для фундамента – вместо бетонной заливки использовать винтовые сваи. Во многих случаях монтаж с ними удобнее и быстрее.

Как правильно сварить откатные ворота?

Источник фото shutterstock.com

Прежде чем приступить к изготовлению каркаса ворот нужно найти место для работы, это должна быть ровная поверхность. Все трубы и направляющую сначала нужно зачистить от ржавчины и грязи, в этом поможет болгарка со шлифовальным диском.

Для изготовления каркаса для откатных ворот необходимы следующие заготовки:

• направляющая балка 70×60 длиной 630 см – 1 шт.
• профильные трубы 60×30 мм длиной 175 см – 2 шт.
• профильная труба 60×30 мм длиной 630 см – 1 шт.
• профильная труба 60×30 мм длиной 420 см – 1 шт.
• профильная труба 60×30 мм длиной 280 см – 1 шт.
• профильные трубы 20×20 мм длиной 175 см – 2 шт.
• профильные трубы 20×20 мм длиной 171 см – 3 шт.
• профильные трубы 20×20 мм длиной 410 см – 2 шт.
• профильные трубы 20×20 мм длиной 101 см – 4 шт.

Когда детали нарезаны, можно приступать к сборке. Как самому сварить каркас? На этот случай есть пошаговая инструкция.

1. Сначала нужно собрать внутреннюю обрешетку. Для этого к краям трубы 20×20 длиной 410 см следует приварить вертикальные стойки 175 см.
2. Соедините три вертикальные стойки 171 см на равных промежутках и четыре горизонтальные 101 см по центру.
3. Соберите внешний каркас из труб 60×30. К детали 630 см приварите две вертикали по 175 см. Одна из них будет на краю трубы, вторая – в отступе 414 см. Далее скрепите их верхней перекладиной 420 см. Добавьте диагональ консоли 280 см.
4. Соедините внешний каркас и внутреннюю обрешетку так, чтобы ось труб 20×20 пролегала по центру труб 60×30. От края внутренней обрешетки до внешней с каждой стороны должно быть по 20 мм.

Далее нужно приварить каркас ворот к нижней балке длиной 630 см. После сварки необходимо зачистить неровности на швах с помощью болгарки. Также необходимо удалить пыль щеткой и протереть поверхность тряпкой, смоченной в обезжиривателе. Потом нанести кистью антикоррозийную грунтовку, после ее высыхания – 2-3 слоя краски по металлу. Это поможет продлить срок службы конструкции.

Как обшить каркас откатных ворот профнастилом?

Источник фото shutterstock.com

Створку откатных ворот нужно закрыть профнастилом. В первую очередь следует установить каркас на устойчивой поверхности. Обшивку следует крепить к внутренней раме из труб 20×20. Работу лучше начинать с передней кромки полотна. Профнастил следует совместить с краем внутренней рамы и с помощью шуруповерта зафиксировать кровельным саморезом. Далее нужно добавить крепления в оставшихся углах и по краям через каждые 15-25 см, а также на ребрах жесткости – вертикальных и горизонтальных. Следующие листы крепятся с нахлестом в одну волну. Лишнее, выступающее за край створки, нужно обрезать ножницами по металлу.

Как установить на откатных воротах фурнитуру?

На этом этапе главное – отрегулировать роликовые тележки. От них зависит плавное движение ворот. На швеллере нужно установить регулировочные подставки для роликов. С помощью них можно настраивать высоту полотна в пределах 5 см. Слегка прихватите болты сваркой, ключом закрутите первые гайки, поставьте тележки, затяните сверху вторыми гайками. Далее накатите на ролики направляющую балку каркаса и проверьте плавность движения. В случае перекосов или заедания следует ослабить верхние гайки на креплениях тележек. Попробуйте прокатить створку в разных направлениях, после этого можно затянуть как следует. Когда створка будет двигаться плавно, снимите ее с роликов и приварите подставки к швеллеру основательно.

Концевой ролик нужно вставить в переднюю часть направляющей балки откатных ворот. Зафиксируйте болтами или проварите для большей прочности. На торцы направляющей поставьте заглушки – так внутрь будет попадать меньше грязи и влаги. После этого снова накатите полотно на роликовые тележки. Нижний улавливатель приварите к опорному столбу в том месте, где створка останавливается при полном закрытии. Концевой ролик должен наезжать на уловитель. Далее на том же столбе нужно приварить верхний улавливатель в месте, где он фиксирует при полном закрытии верхнюю часть ворот.

К опорному столбу нужно приварить кронштейн с верхними поддерживающими роликами. Расположите их таким образом, чтобы створка была охвачена ими с обеих сторон, а после отрегулируйте, чтобы ролики не препятствовали ее движению. Откатные ворота готовы, ими можно пользоваться!

Для установки откатных ворот своими руками нужно сделать чертеж, провести расчеты, закупить материалы и комплектующие. Придется проделать немало сложных работ, но старания будут вознаграждены – вы получите удобную и современную конструкцию, которая сделает вашу жизнь за городом комфортнее.
