Как устроен водяной теплый пол? Под финишным покрытием лежат трубы (контур), по которым циркулирует горячая вода. Нагревает ее внешний источник, например, электрический или газовый котел. Воду по трубам гоняет насос. Специалисты отмечают несколько преимуществ водяного напольного отопления:
- Безопасность. Нагревательные элементы, скрытые в полу, и низкая температура теплоносителя исключают вероятность ожогов.
- Комфорт. Воздух прогревается по всей высоте комнаты и сохраняет оптимальную влажность.
- Эстетика. Отопительный контур скрыт от глаз и не портит общий вид интерьера.
- Долговечность. Элементы теплого водяного пола работают в щадящем режиме, поэтому износ труб и комплектующих деталей минимален.
При решении сделать теплый водяной пол в частном доме следует учитывать и ряд недостатков – трудоемкость, высокая стоимость монтажа, вероятность появления протечек, сложный ремонт в будущем. Существует два варианта монтажа теплого водяного пола:
- С бетонной стяжкой. Она впоследствии выступит как основание для финишного покрытия. Данная система монтируются в домах с крепкими перекрытиями, которые могут выдерживать дополнительный вес.
- Без стяжки. Такая система подходит для помещений с ограниченной нагрузкой.
Бетонная стяжка теплого водяного пола подходит для укладки большинства напольных покрытий, но наиболее эффективными являются материалы с высокой теплопроводностью и устойчивостью к температуре. Например, она подходит под плитку и керамогранит. При соблюдении температурных режимов и выборе правильного класса износостойкости можно положить ламинат. Покрытия из дерева требуют выбора устойчивых к нагреву пород – дуба или ясеня. Расскажем подробно, как правильно укладывать водяной теплый пол под стяжку.
Подготовительные работы
Источник фото shutterstock.com
Перед укладкой пирога теплого пола сначала демонтируют старую напольную стяжку и тщательно очищают пол от пыли. Далее поверхность обрабатывают грунтовкой. Полы с большими перепадами высот (более 10 мм) выравнивают стяжкой или специальным наливным составом. Эти мероприятия проводятся заранее, чтобы залитый раствор перед основными работами успел полностью просохнуть.
Укладка изоляции
Подготовленную основу сначала покрывают гидроизоляционным составом или застилают пленкой из стабилизированного полиэтилена высокой плотности, толщина которого 0,2-0,5 мм. Пленку укладывают внахлест на 10-15 см, стыки проклеивают скотчем.
Также при монтаже пленки необходимо захватить нижнюю часть стены на высоту, которая соответствует толщине будущего теплого пола. Далее на стену по периметру помещения фиксируют демпферную ленту, она будет компенсировать тепловое расширение бетонной стяжки при нагреве.
Потом укладывается теплоизоляция, для нее могут использоваться следующие материалы:
- Пенополистирольные плиты. У них отличная прочность и устойчивость к весовым нагрузкам, поэтому изделия нередко применяют в настильной системе (без стяжки). По бокам у плит есть самоцентрирующиеся замки, которые соединяют их между собой, они позволяют создавать герметичный щит по всей площади помещения.
- Фольгированные подложки. Выполнены из вспененного полиэтилена. Одна из сторон изделия покрыта алюминиевой фольгой или металлизированной пленкой, это обеспечивает равномерное распределение тепла от контура по всей поверхности пола. Данный материал имеет малую толщину – всего 3 мм, что снижает высоту пирога теплого пола. Применение подложек актуально в помещениях с низкими потолками.
Если выбирать из этих двух материалов, то предпочтительнее использовать пенополистирольные плиты. Они обеспечивают лучшую теплоизоляцию, а также их срок службы выше, чем у фольгированных подложкек.
Установка водяного коллектора
Он необходим для распределения потоков жидкости и регулировки температуры. Коллектор устанавливают в месте, куда будут выходить концы труб каждого участка теплого пола. Подающую трубу следует соединить с подающим узлом коллектора, а трубу, по которой остывшая вода будет возвращаться в котел, – с обратным узлом.
В зависимости от числа участков (помещений), где будет установлен теплый пол, подбирается коллектор с нужным количеством контуров подключения, из расчета: один контур – одна комната. Управление температурой каждого контура проводится с подающего узла с помощью регуляторов. Это позволяет устанавливать комфортную температуру в каждом помещении. Коллектор, как правило, скрывается в специальном шкафу.
Очень важный момент – для подключения трубы к коллектору и обеспечения полноценной работы системы нужны дополнительные сантехнические приспособления: клапаны, евроконусы, термоголовка с датчиком температуры. Комплектующие подбираются по диаметру к коллектору и трубам. Подробные рекомендации по установке можно найти в пошаговых инструкциях от производителя, которые прилагаются к изделиям.
Прокладка труб для водяного теплого пола
Источник фото shutterstock.com
Для изготовления отопительного контура используются трубы из разных материалов – меди, нержавеющей стали, металлопластика, полипропилена и полиэтилена. У каждого вида есть плюсы и минусы.
Примерно в половине случаев для водяных теплых полов выбирают металлопластик. У этого варианта приемлемая цена и неплохие характеристики. Такая труба состоит из двух материалов – тонкой алюминиевой ленты и полимерной оболочки. Она мало весит и легко укладывается. При монтаже металлопластиковой трубой следует пользоваться аккуратно – многократные изгибы или сильное скручивание могут повредить алюминиевые слои. Резкие перепады температуры плохо сказываются на системах отопления с таким трубами – это нужно учитывать при эксплуатации.
Медные трубы также остаются востребованными. Они долго служат, хорошо проводят тепло, выдерживают высокое давление, легко гнутся, пригодны в системах теплого пола разных конфигураций. Главный недостаток такого материала – высокие затраты на установку. Для подключения контура нужны особые инструменты и латунные фитинги.
Какие бы трубы вы не выбрали, сначала нужно определить маршрут прохождения контура. Как правильно разложить теплый водяной пол? Самые простые схемы водяного теплого пола в частном доме – «змейка» и «улитка». Форма укладки выбирается в зависимости от особенностей и условий эксплуатации помещения.
Как правильно мотать водяной теплый пол «змейкой»? При этом методе трубы укладываются извилистыми, параллельными друг другу, линиями. То есть канал тянется из одного конца комнаты в другой, а потом возвращается назад. В такой схеме участки с остывшим теплоносителем будут параллельны тем участкам, где температура воды максимальна. Укладку рекомендуется начинать от наружных (холодных) стен. «Змейку» выбирают для небольших и средних комнат.
Как правильно укладывать водяной теплый пол под стяжку при схеме «улитка»? Трубы следует класть по спирали, при этом подающая и возвратная трубы монтируются параллельно – при таком способе укладки горячая труба компенсирует идущую ей параллельно уже остывшую. Система замкнута в центре, а концы труб уходят к коллектору. Такая схема подходит для больших помещений.

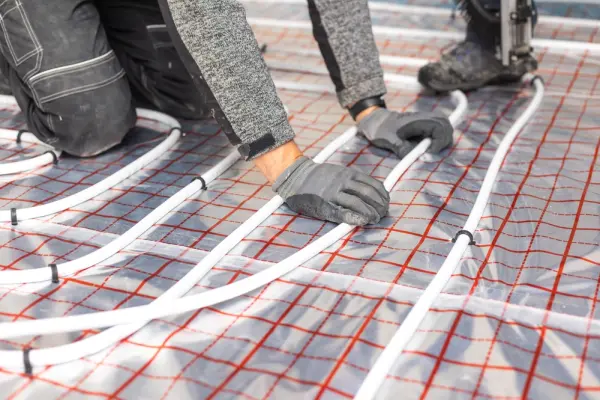

Как уложить водяной теплый пол своими руками в частном доме? Самый простой способ – при использовании пенополистирольных плит. Трубопровод раскатывается прямо на теплоизоляции и закрепляется между бобышками. При других вариантах на помощь придут различные крепежные элементы – дюбель-крюки, клипсы, якорные скобы или монтажные шины.
Защитите собственность от аварийных ситуаций, залива, пожара, краж.
Во время укладки труб следует соблюдать некоторые правила.
- В жилых помещениях укладку начинают с самых холодных зон – рядом с окном, балконом или внешней стеной. Температура трубы там должна быть выше.
- Общая длина контура не должна превышать 100 м, иначе в трубопроводе возрастает гидравлическое сопротивление, снижающее эффективность напольного водяного отопления.
- Для монтажа применяются только цельные отрезки трубы, нельзя использовать соединительные приспособления в виде муфт или стыков.
- Между трубами должно быть расстояние в пределах 100-250 мм. Это оптимальная плотность укладки, которая даст равномерное распределение тепла по площади пола. Также важно помнить – чем выше теплопотери в помещении, тем меньше должен быть шаг.
После укладки трубопровода систему подключают к распределительному узлу и проверяют ее на герметичность. Контур через коллектор наполняют водой и оставляют на сутки. Также необходимо провести температурные испытания, для этого трубопровод заправляют горячей жидкостью и в течение получаса смотрят, нет ли где-то протечек.
Заливка бетонной стяжки
Источник фото shutterstock.com
После того как целостность контура проверена, трубопровод заливается стяжкой. Бетонный слой защитит систему от механических воздействий и нагрузок. Для заливки используется песчано-цементный раствор, обладающий хорошей теплоемкостью. В состав можно добавить пластификаторы и другие добавки, которые улучшат прочность и эксплуатационные характеристики бетона.
Перед заливкой раствора необходимо определить места прохождения деформационных швов, которые будут компенсировать тепловое расширение бетона. Это особенно важно при устройстве стяжки в помещениях с продолговатой или сложной формой. Для создания деформационного шва в месте его будущего прохождения нужно заложить эластичную прокладку. По возможности разрез формируют в тех местах, где проходит минимальное количество труб контура.
Заливается раствор только при работающей системе отопления – в контуре обязательно должна находиться вода – как во время закладки, так и при последующем схватывании состава. Толщина бетонного слоя должна быть 4-7 см. После полного просыхания раствора (около 30 дней) можно укладывать финишное покрытие.
Настройка теплого водяного пола
Она зависит от установленного оборудования. Системы с автоматическим регулированием настраиваются согласно рекомендациям производителя, прописанным в инструкциях. При ручном управлении нужно все контуры теплого пола заполнить водой. Для этого нужно открыть подачу на одном из контуров и закачать трубопровод жидкостью, а потом стравить лишний воздух. Далее запустить котел при температуре в 35 градусов и включить насос, трубу должна заполнять теплая вода. Если все в порядке, перекрывайте контур и аналогичным способом проверяйте следующую петлю. После обследования всего трубопровода откройте все краны и установите комфортную температуру.
Как сделать водяной теплый пол в каркасном доме?
Перекрытия в деревянных и каркасных частных домах не рассчитаны на устройство бетонных стяжек, поэтому следует выбирать варианты систем напольного отопления, которым она не нужна. Например, можно использовать водяной теплый пол с фольгированной подложкой. В изделии уже предусмотрены специальные каналы для прокладки труб. Такой вариант хорош своей компактностью – водяное отопление в частном доме с низкими потолками не «украдет» высоту помещения. Система теплого пола на фольгированной подложке подходит для любого финишного покрытия, в частности, для паркета или доски толщиной до 2,5 см.
Теплый водяной пол может стать как основным источником отопления, так и дополнением к радиаторам. Он поможет создать в доме уют и комфортный микроклимат. Установить систему можно самому или доверить опытным мастерам.
