Основные элементы кровли и их назначение

Крыша, наряду со стенами и фундаментом — одна из важнейших частей в доме. А к ее конструкции предъявляются самые высокие требования. От качества крыши будет зависеть надежность защиты сооружения от атмосферных осадков и теплопотерь.

Проектирование крыши — дело непросто, поэтому лучше обращаться к специалистам. Но если вы все-таки решили строить крышу сами, то для этого вам просто необходимо знать основные кровельные элементы и их устройство.

Кровельные нормативы

Для создания надежной крыши важно не только понимать ее конструкцию, но также знать нормы, установленные ГОСТами и СНиПом.

Основным документом, который регулирует строительство кровли в России, является Свод правил (СП) 17.13330.2017 «Кровли. Актуализированная редакция СНиП II-26-76». Он устанавливает требования к проектированию, монтажу и эксплуатации кровли, включая различные типы кровли (плоские, скатные, эксплуатируемые, озелененные и др.).

Так, например, следует учитывать следующие нормы:

Вентиляционный зазор. Он должен располагаться между ветрогидроизоляционной мембраной и внешним покрытием. Он предотвращает появление влаги, а также помогает избежать образования наледи и сосулек.

Пароизоляционная мембрана. Располагается  с внутренней стороны чердака или мансарды, перед слоем утеплителя. Она защищает утеплитель от впитывания влаги из воздуха. Сырой утеплитель быстро растеряет все свои изолирующие свойства.

Качество несущих конструкций. Они должны сооружаться из надежных деталей в соответствии с проектной документацией и с учетом всех особенностей системы.

Элементы безопасности. Это могут быть лестницы и трапы, снегозадержатели, громоотводы и многое другое.

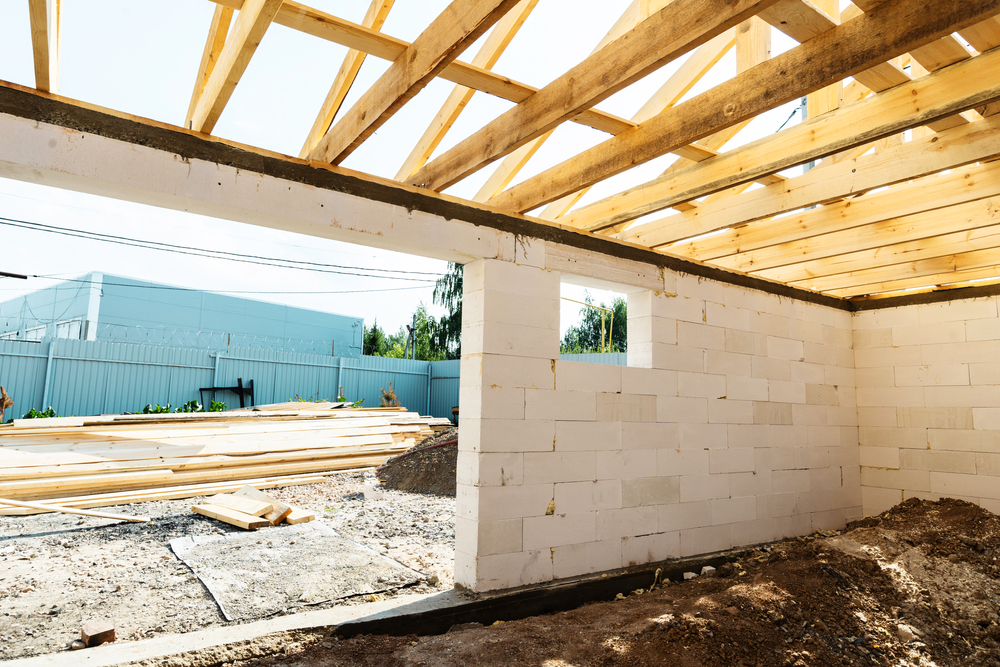

Элементы кровли: названия и назначенияИсточник фото shutterstock.com

В зависимости от конструкции кровли, ее элементы также могут различаться. Однако есть и те, без которых невозможно соорудить самые популярные в загородном строительстве скатные крыши. Не важно, металлическая будет кровля или из других материалов,  устройство у нее будет примерно одинаковое.

Кстати, скатные крыши неспроста заслужили популярность. Они самые практичные и недорогие в установке. А лучшим углом наклона скатной крыши эксперты признали угол от 20°.

Давайте подробно рассмотрим как называются основные части скатной кровли.

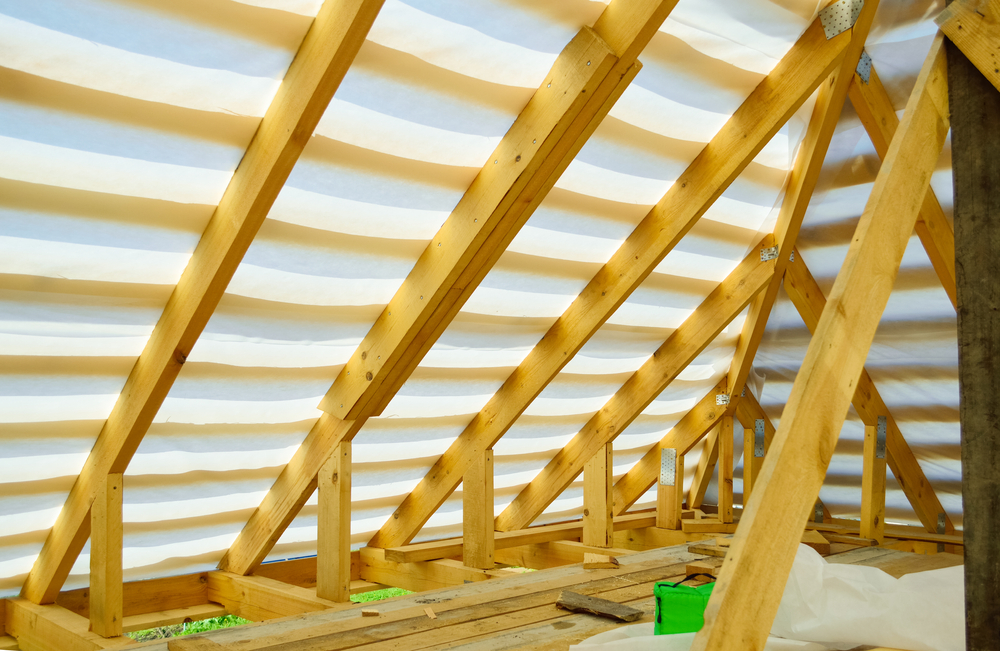

Стропила (стропильная кровля)

Стропильная система –  основной элемент конструкции кровли, от которой зависит ее долговечность, надежность и устойчивость к внешним воздействиям. Она распределяет нагрузку от кровли на стены и другие несущие конструкции.

Стропила должны выдерживать не только кровельное покрытие, но и ветровую и снеговую нагрузки. Как правило, основные элементы стропильной системы крыши изготавливают из хвойных пород древесины (не более 20% влажности) и обрабатывают специальными огнебиозащитными составами.

Стропила нужны не только для устройства скатной кровли, но также требуются и для других ее типов.

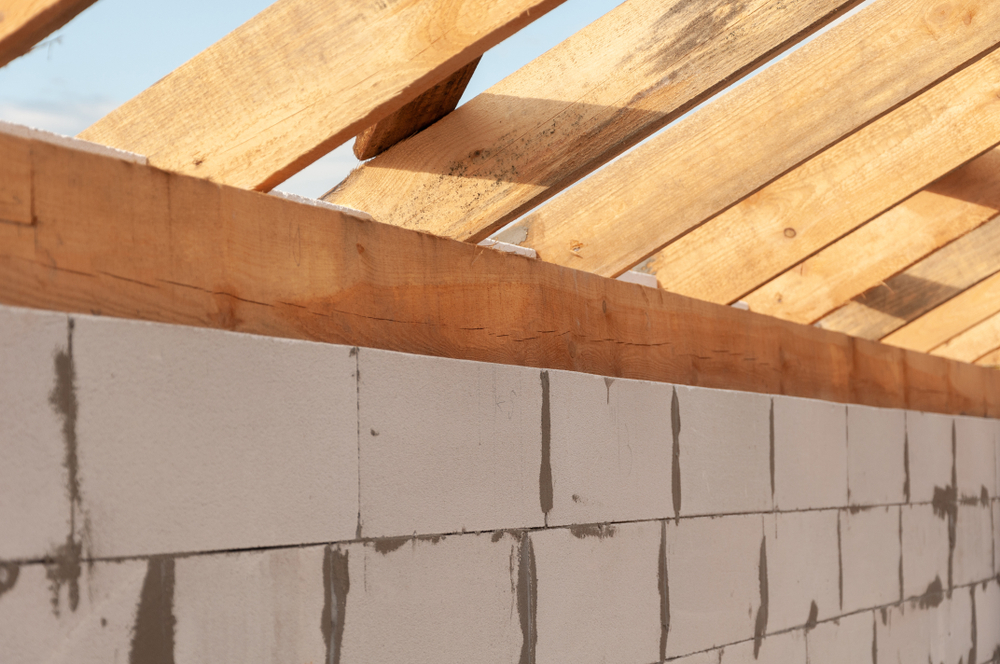

Мауэрлат

Источник фото shutterstock.comЭтот элемент конструкции скатной кровли, как правило, выполняется из бруса. Он представляет собой нижнюю опору для стропильных «ног» и устанавливается по всему периметру здания прямо на наружные стены.

Основная функция мауэрлата — равномерное распределение нагрузок с точек опоры по всей площади конструкции крыши. Такой подход обеспечивает надежное соединение кровли со стенами и способствует долговечности всей кровельной системы.

Дополнительно стоит отметить, что современные материалы и технологии позволяют использовать усиленные или композитные мауэрлаты, что повышает их стойкость к влаге и механическим воздействиям, а также расширяет возможности архитектурного оформления зданий.

Кобылки

Это дополнительные элементы стропильной системы, которые служат для удлинения стропил и создания свеса кровли. Кобылки крепятся к нижней части стропил, обеспечивая необходимый выступ крыши за пределы стены для защиты фасада от осадков.

Такое решение помогает защитить фасад от атмосферных осадков, Но также с помощью кобылок можно сэкономить на стропилах, так можно будет подобрать более короткие брусы.

В зависимости от конструкции кровли, кобылки могут быть как  деревянными, так и металлическими.

Карниз

Карниз — это конструктивный элемент, который служит разграничителем между вертикальной частью фасада и краем кровли. Обычно его используют для защиты стен от воздействия атмосферных осадков, однако в некоторых случаях он выполняет исключительно декоративную функцию, например, когда располагается между этажами в виде узкой горизонтальной полосы.

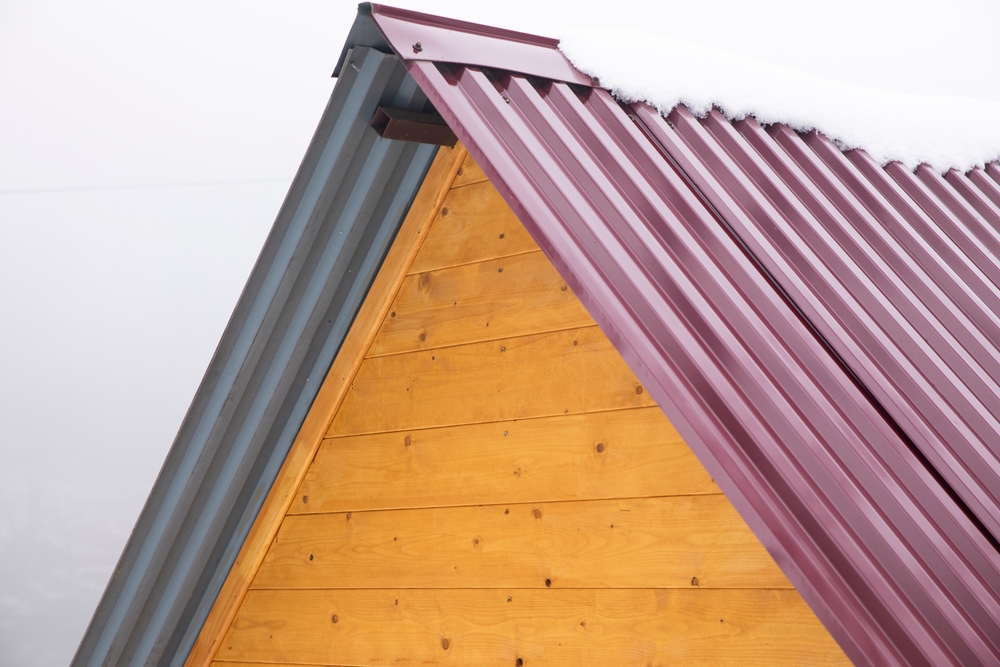

Конек

Источник фото shutterstock.comКонек — это вершина стропильной системы, где скаты кровли сходятся друг с другом. Также под этим названием понимается дополнительный элемент, используемый для герметичного соединения кровельных материалов по линии стыка скатов.

Фронтон

Фронтон — это верхняя часть фасада здания, обычно выполненная в форме треугольника. Он ограничен двумя скатами по бокам и опирается на карниз в основании. Чаще всего фронтоны делают из того же материала, что и стены, однако допускаются и альтернативные варианты — например, обшивка OSB с последующей отделкой.

Лежень

Другими словами, это деревянный брус или подобный материал, предназначенный для поддержки и усиления конструкции кровли. Он служит опорой для конька и для других различных упоров, а также способствует равномерному распределению нагрузок по всей системе.

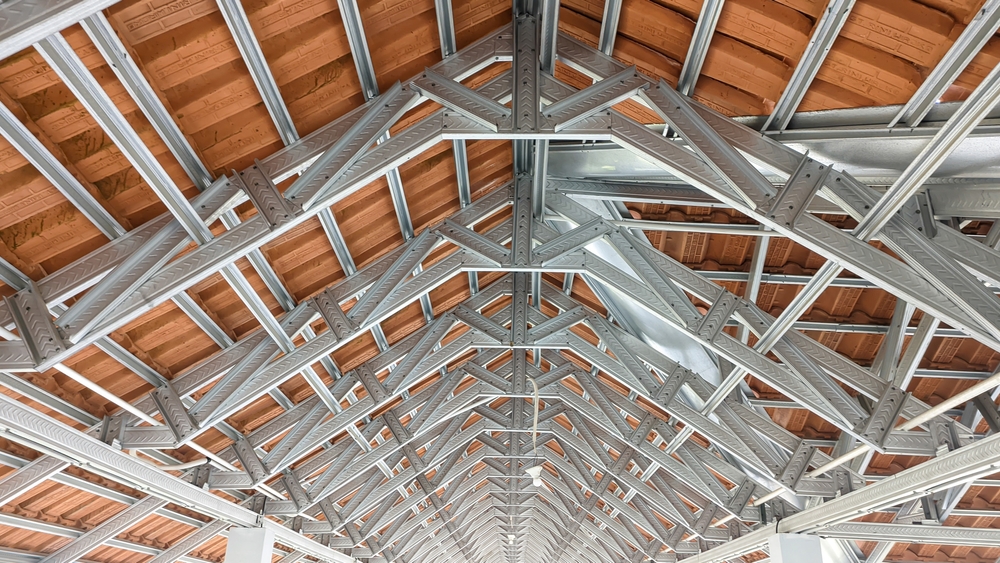

Балки перекрытия

Источник фото shutterstock.comИли же перекрывающие балки. Это важные конструктивные элементы. В процессе возведения крыши именно на балки опирается стропильная система, обеспечивая ее надежность и устойчивость. Особенно значимы они при создании сложных кровельных конструкций или больших по площади крыш.

Установка балок осуществляется на несущие стены или на специальные лежни, что позволяет равномерно распределить нагрузку.

Опорная рама

Опорная рама состоит из вертикальных опор и горизонтальных прогонов. Опоры закрепляются на лежнях и устанавливаются под коньком или в других местах, где требуется дополнительное укрепление стропильных «ног». Такой каркас обеспечивает стабильность всей кровельной конструкции и помогает выдерживать нагрузки от снега, ветра и других факторов.

Карниз

Это выступающий элемент крыши, который отделяет вертикальную часть фасада от края кровли. Его основная функция — защита стен от дождя, града и других атмосферных осадков. В декоративном плане карниз может выступать в роли украшения: его устанавливают между этажами или используют как элемент отделки. В таких случаях он представляет собой тонкую горизонтальную полосу, выполненную в цвет фасада или контрастном оттенке, что придает зданию завершенный внешний вид.

Ендова

Этот элемент помогает объединить внутренний угол, образованный соединением двух скатов крыши.Такие участки испытывают значительные нагрузки, поскольку сюда сходятся все атмосферные осадки с прилегающих скатов. Поэтому правильное устройство ендовы критически важно для эффективного отвода воды и предотвращения протечек.

Обрешетка представляет собой сплошной или решетчатый настил, который укладывается поверх стропил. Этот элемент служит основанием для монтажа кровельного покрытия и одновременно укрепляет всю пространственную стропильную систему, повышая ее жесткость и надежность.

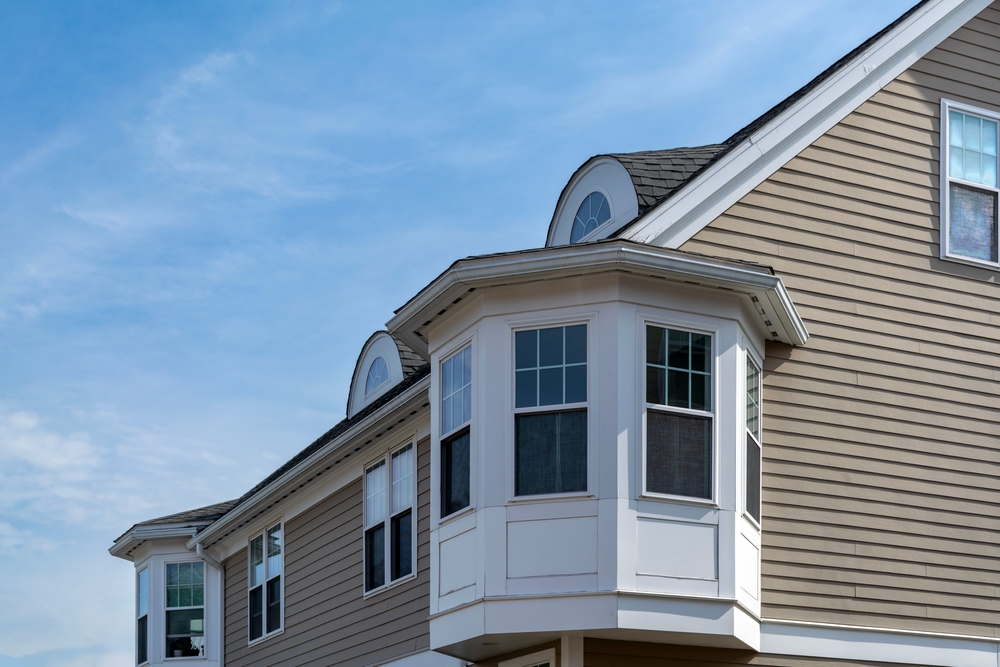

Эркер

Источник фото shutterstock.comЭркер — выступающая часть фасада здания, которая выходит за его основную плоскость. Благодаря эркеру увеличивается внутренняя площадь помещения, что особенно ценно в архитектуре жилых домов. Важно отметить, что конструкция эркера не зависит от типа кровли, используемой на здании, что позволяет применять его в различных архитектурных стилях.

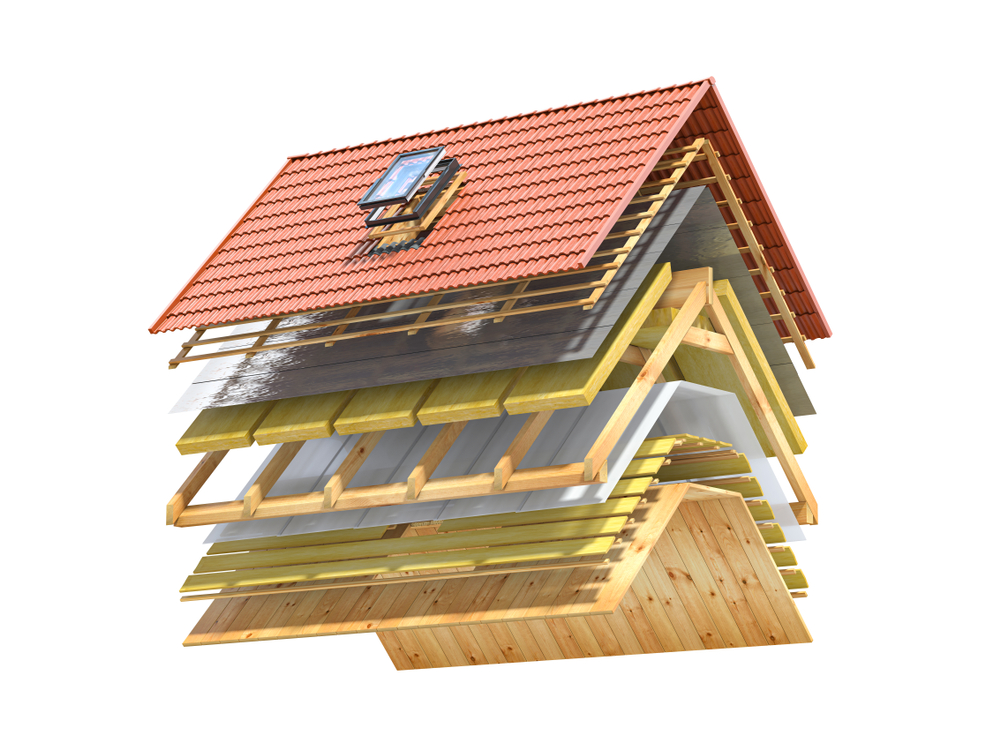

Кровельный пирог

Источник фото shutterstock.comГоворя о технологии устройства кровельных покрытий, нередко употребляется еще один термин — кровельный пирог. Под этим термином подразумевают совокупность всех элементов кровли, которые обеспечивают ее надежность, герметичность и долговечность.

Как правило, в состав такого «пирога» входят:

Пароизоляционная мембрана

Она позволяет защитить слой теплоизоляции от попадания в него влаги из воздуха стороны внутренних помещений. Это важно потому, что минеральная вата теряет свои качества, когда набирает в себя влагу.

Укладка пароизоляции выполняется в один или несколько слоев, с обязательным выполнением нахлестов и соединением стыков.

Ветрогидроизоляционная мембрана

Как и пароизоляция, этот слой защищает минеральную вату, но только крепится с наружней стороны. Этот же слой защищает утеплитель от влаги при незначительных протечках кровли и от выдувания волокон утеплителя сквозняками.

Контробрешетка

Она необходима для оборудования вентиляционного зазор. А как уже говорилось в начале статьи, этот зазор требуется для обеспечивающий циркуляции воздуха под кровлей и предотвращения образования конденсата на внутренней стороне кровельного покрытия.

Теплоизоляция

Этот слой сокращает потери тепла через кровлю, а в некоторых случаях дополнительно повышает акустической комфорт в здании. Как правило, на скатных крышах используется минеральная вата. Но нередко применяются и другие материалы.

В отдельных случаях для утепления кровель используется экструдированный пенополистирол. Этот материал имеет свои преимущества и недостатки: более высокая цена в сравнении с минеральной ватой, не так удобен в монтаже и является горючим материалом. Но плюс пенополистирола в том, что он не подвержен действию влаги, а, значит, и паронепроницаем.

Наружное кровельное покрытие

Вот мы и добрались до финального слоя крыши — самого покрытия. Это может быть металлочерепица, битумная черепица или керамика. Бывают случаи когда крышу делают из сланца, меди или шифера. Последний уже редко применяется, а вот первые два весьма дорого стоят и не пользуются спросом.

Помните, что именно от выбора покрытия зависит конструкция крыши. Одни материалы требуют усиления, другие же сплошной обрешетки. А некоторым необходима дополнительная гидрозащита или вентиляция.
