Как сделать листогибочный станок своими руками: 2 простых варианта с описанием

Что такое листогиб?

Станок для гибки листового металла, в быту называемый листогибом, помогает придать материалу нужную форму. С его помощью можно согнуть лист или пластину под разными углами. Это нужно для изготовления разных конструкций при строительстве, на производстве и в быту.

Принцип работы листогиба основан на деформации металла по линии сгиба. Металлический лист кладут на рабочую поверхность и фиксируют прижимной балкой. Потом поворотная балка давит на выступающую часть листа. Под действием инструмента лист сгибается по нужным размерам, образуя ровный сгиб.

Какие бывают станки для гибки листового металла?

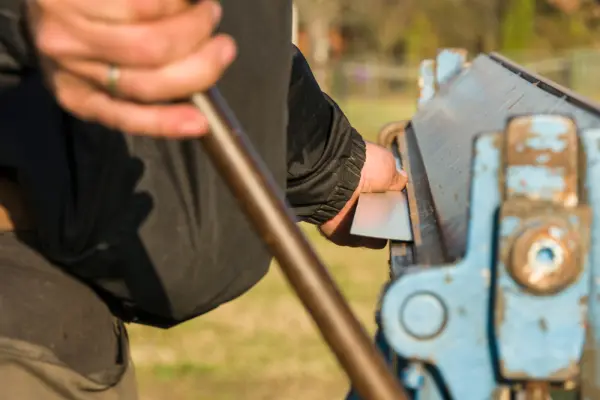

Источник фото shutterstock.com

Есть несколько типов листогибов, каждый из них подходит для определенных задач.

• Гидравлические листогибы используются на производственных предприятиях, где важны надежность и точность. Такие станки предназначены для работы с большими объемами и сложными формами. Листогибы функционируют за счет гидравлической системы привода. Агрегаты отличаются высокой мощностью, с их помощью можно обрабатывать металлические листы толщиной до 10-20 мм. В домашних условиях и на загородных участках гидравлические листогибы используются редко. В основном их применяют в металлургии, авиации, машиностроении.
• Электромеханические листогибы обеспечивают автоматизированный процесс гибки металла. Станки оснащены электроприводом, работают быстро и точно, могут сгибать металлические листы толщиной до 3-8 мм под разными углами. Электромеханические агрегаты актуальны для небольших и средних предприятий.
• Ручные гибочные станки для листового металла относятся к наиболее простым устройствам. Работают с помощью физической силы оператора. Такие агрегаты используют для создания простых металлических конструкций. Благодаря им можно изготавливать монтажные профили, детали для вентиляционных систем, элементы кровли и другие базовые формы. Такие листогибы применяются в домашних мастерских, а также на небольших ремонтных предприятиях. Ручные устройства рассчитаны на работу с тонкими металлическими листами до 2-3 мм. Бывают компактные переносные модели и стационарные станки.

Довольно популярный вопрос – на каких станках изготавливают профлист и профнастил? Эти материалы производят не на листогибах, а на профилегибочных станах или роликовых линиях холодного профилирования. На таких агрегатах лист не гнут по линии, а постепенно формуют через систему профилирующих валков.

Заводские листогибы стоят дорого, часто используются разово, поэтому затраты на дорогое оборудование не оправданы. В таких случаях лучше сделать станок для гибки листового металла своими руками. Конечно, есть еще один дешевый вариант – согнуть металлический лист киянкой. Способ подойдет для простых работ, когда не требуется идеально ровная линия сгиба и высокая точность. Но если нужно сделать аккуратные и ровные детали, то лучше все же изготовить самодельный ручной листогиб. Станок поможет механизировать основные процессы, сэкономить время и свести к минимуму ручной труд. Главное ограничение агрегата – он может работать с листовым металлом до 2 мм. С более массивными заготовками смогут справиться только промышленные модели.

Отличия листогиба от других приспособлений и станков для металла

Новички нередко путают листогиб с полосогибом, углогибом, шиногибом, кромкогибом и проволокогибом – все эти приспособления рассчитаны на разные виды металлопроката. Полосогиб понадобится для гибки полосового металла, шиногиб – для токопроводящих шин, кромкогибочный станок предназначен для работы с торцами и краями (кромками) деталей. Проволокогиб используется для придания нужной формы проволоке и пруткам. Для декоративных кованых элементов, включая сложную монастырскую решетку, обычно требуется специальное оборудование, позволяющее загнуть пруток в волнообразный элемент.

Далеко не все из перечисленных агрегатов можно изготовить самостоятельно, но приспособление для придания нужной формы листовому металлу можно сделать своими руками. Далее расскажем, как самому сделать листогибочный станок из подручных материалов.

Как сделать листогиб своими руками в домашних условиях?

Источник фото shutterstock.com

Сейчас в интернете есть много разных чертежей и схем с подробными описаниями для изготовления самодельного станка для гибки листового металла. Предложим простой вариант из доступных материалов. Полученным агрегатом можно будет гнуть жесть, железо, оцинкованные и стальные листы или пластины толщиной до 2 мм.

В первую очередь для ручного листогибочного станка своими руками нужно создать чертеж, в котором будут отражены все размеры будущего агрегата. Это поможет все сделать правильно и не просчитаться.

Далее потребуется ровная поверхность, хорошим вариантом послужит стол из металла. Для конструкции листогиба понадобятся три уголка с шириной полки 45 мм, толщина материала должна быть не менее 3 мм. Вместо уголков можно взять тавры или П-образный швеллер. Если планируется ровно гнуть более толстые металлические листы, то стоит присмотреть уголки больших размеров. Чем толще и жестче металл, который планируется гнуть, тем листогиб должен быть мощнее. Соответственно, чтобы придать листу или пластине нужную форму, придется прикладывать больше усилий.

Чтобы изготовить листогиб своими руками, понадобятся две дверные петли, два винта диаметра 10-20 мм, «барашки» на них и пружина. Также потребуется следующее оборудование: сварочный аппарат для приваривания петель и дрель со сверлом по металлу для проделывания отверстий. Когда все элементы для самодельного листогибочного станка для металла готовы, можно приступать к монтажу. Опишем все действия пошагово.

1. Два уголка складывают, с двух концов в них делают выемки под петли. Обязательно нужно скосить края выемок под углом 45 градусов.
2. Третий уголок будет играть роль прижимной планки. На нем также делают выемки, как и на первых двух уголках, но их глубина должна быть немного больше.
3. На первых двух уголках приваривают петли с двух сторон. Для надежности проваривают деталь с лицевой стороны и с изнанки.
4. К уголку, который расположен дальше, приваривают по две укосины с каждой стороны. На них устанавливают болт-фиксатор прижимной планки.
5. К укосинам также приваривают гайку, в которую будет вкручиваться болт.
6. Далее устанавливают прижимную планку, то есть третий уголок. В верхней части приваривают пластины из металла с отверстием посредине, его диаметр должен быть немного больше, чем диаметр болта. Важно отцентровать отверстия таким образом, чтобы они располагались на одной вертикали с приваренной гайкой.
7. Пружину укорачивают с таким расчетом, чтобы она могла поднимать прижимную планку на 5-7 мм. Болт ставят в так называемое ухо прижимной планки, надевают пружину и закручивают гайку. То же самое проделывают и с другой стороны. После таких манипуляций прижимная планка при откручивании поднимается самостоятельно.
8. Следующий шаг – монтаж ручек для закручивания, с ними конструкцией будет удобно пользоваться. К шляпке винта приваривают по два отрезка арматуры.
9. К подвижной части самодельного листогибочного станка приваривают рычаг-рукоятку. Ее конструкция должна быть жесткой, чтобы она могла передавать усилия сгиба и не согнуться при работе с жестяным или другим листом.

Самодельный станок для гибки листового металла обычно используют для изготовления простых гнутых деталей – уголков, коробов, отливов, желобов, кожухов, элементов вентиляции и кровельных доборов. Такой листогиб подойдет для кузовного ремонта автомобилей, в том числе и для простых работ с порогами. С помощью станка можно гнуть профнастил вдоль или поперек волны. Станок полезен в мелкосерийной работе, где покупной пресс слишком дорог.

Если металл нужно не только гнуть, но и резать, то можно соорудить роликовый нож для листогиба своими руками. Он делается из дисковой фрезы (или готового режущего ролика), подшипников и стального профиля. Такой инструмент позволит быстро и ровно раскраивать тонкий металл.

Как сделать простой листогиб своими руками?

Если вам не нужно делать много деталей, но при этом требуется согнуть лист из оцинковки, тонкой стали или алюминия под углом примерно 90 градусов, то можно сделать очень простой гибочный станок для листового металла своими руками. Понадобятся два деревянных бруска и два самореза.

1. Между брусками нужно положить лист металла. Чтобы он лежал ровно, необходимо сделать метки. Линия сгиба должна совпадать с кромкой. Второй брусок будет упором, вокруг которого будет сгибаться металл.
2. Сверху с помощью шуруповерта с двух сторон плотно вкрутите саморезы.
3. Свободный край листа загибайте руками или резиновой киянкой.

В результате должна получиться металлическая конструкция, согнутая под углом примерно 90 градусов.

Сделать листогибочный станок своими руками несложно. В итоге вы получите полезный инструмент, который позволит быстро гнуть тонкий листовой металл в гараже или мастерской без лишних затрат и сложного оборудования.
